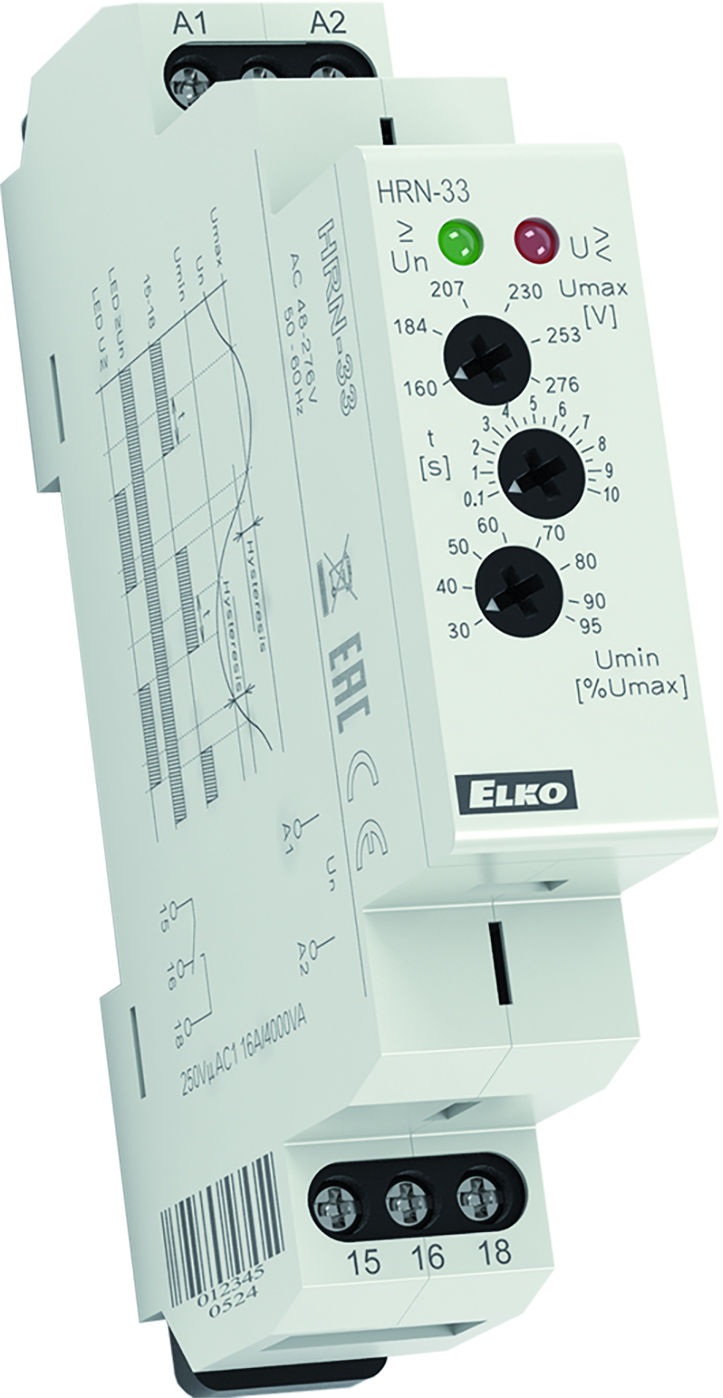

HRN-33 AC 48-276V Feszültség figyelő relé

Feszültségfigyelő relé 1-fázisú feszültségek szintjeinek figyelésére AC 48 - 276 V tartományban, feszültséghiányra és túlfeszültségre érzékeny eszközök védelmére.

• A HRN-3x és HRN-6x sorozatú feszültségfigyelő relék a túlfeszültségre vagy feszültségcsökkenésre érzékeny eszközök, készülékek védelmére és feszültségszintek felügyeletére használható
• a HRN-3x és a HRN-6x közötti különbség a letölthető használati útmutatóban található működési diagramokban látható
• HRN-33, HRN-63:
  • 48 - 276 V AC feszültség figyelésére
  • külön-külön beállítható a túl- és az alacsonyfeszültség szintje
  • egy relé kimenet
• HRN-34 , HRN-64:
  • mint a HRN-33, de DC 6 - 30 V tartományban felügyel
  • ezt a tartományt az akkumulátoros áramkörök (24 V) megfigyelésére tervezték
• HRN-35: mint a HRN-33, de két független kimeneti relével rendelkezik minden feszültségszintre
• HRN-37, HRN-67:
  • AC 24–150 V tartományban figyeli a feszültséget
  • külön-külön megfigyelhető a túl- és az alacsony feszültség szintje
  • egy relé kimenet
• minden típusnál állítható 0–10 mp késleltetés (a rövid idejű áramkimaradások vagy csúcsok kiküszöbölésére)
• az alsó feszültségszint (Umin) a felső feszültségszint (Umax) % -ában állítható be
• Az előlapi LED visszajelzők 3 állapotot jeleznek: 1 normál állapot és 2 hibaállapot
• az eszközök tápellátása a figyelt feszültségről történik (méri a saját tápegységének szintjét)
• 1-fázisú, 1-MODUL, DIN sínre szerelhető

Technikai paraméterek:

• HRN-33: 1-fázisú AC feszültségfigyelő relé
• Tápfeszültség és mérő csatlakozók: A1 - A2 (a figyelt feszültség egyben tápfeszültség is)
• Táp- és mért feszültség tartománya: AC 48 - 276 V (50 - 60 Hz)
• Tápfeszültség jelzése: zöld LED
• U_max beállítási tartománya: AC 160 -276 V
• U_min beállítási tartománya: 30 - 95% U_max
• Hibára állás késleltetése: 0 - 10 mp között állítható
• Hiszterézis (hibáról normálra állás): 2 - 6 % a beállított feszültségektől függően
• Hibajelzés: piros LED
• Kimeneti relé érintkezők: 1x CO, 16 A/AC1, (AgNi)
• Üzemi hőmérséklet: -20 .. +55 °C
• Működési helyzet: tetszőleges
• Felszerelés: DIN sínre (EN 60715)
• Védettség: IP40 az előlaptól, IP20 a csatlakozók felöl
• Méretek: 90 x 17,6 x 64 mm
• Tömeg: 61 g
