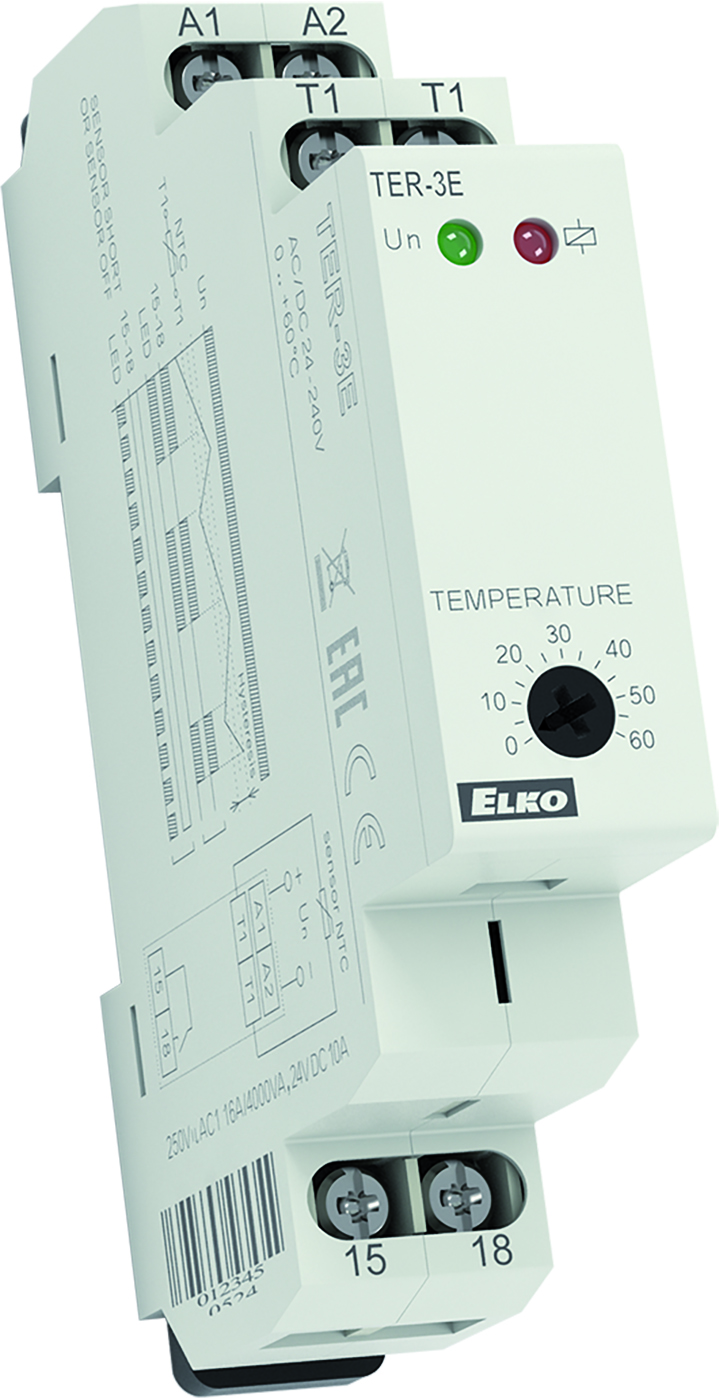

Termosztát TER-3E 0-60C AC/DC 24-240, Elko-ep

Cikkszám:

ELKOEP067

Katalógus:

Termosztát

TER-3E_datasheet.pdf

TER-3E_F.pdf

Készlet:

1 db

22 045 Ft

Moduláris termosztát külső NTC hőmérséklet-érzékelő csatlakoztatással, 0 .. +60 °C tartományra, 1 °C fix hiszterézissel, 1x záró érintkező, AC/DC 24 - 240 V tápfeszültség; Hőmérséklet érzékelő: külső NTC (lásd TC vagy TZ típusok - nem tartozék). Pt100 érzékelő nem csatlakoztatható!

a TER-3E és TER-3F típusú fix hiszterézisű, fűtés-szabályozás funkciójú moduláris, egycsatornás termosztátjai hőmérséklet-ellenőrzésre és -szabályozásra használhatók, pl. kapcsolószekrényekhez, fűtési rendszerekhez, folyadékok, hűtők, motorok, berendezések, nyílt terek stb. hőmérséklet szabályozásához.
- TER-3E: 0 .. +60 °C; érzékelő: NTC
- TER-3F: 0 .. +60 °C; beépített érzékelő: NTC
a termosztátok ellenőrzik az érzékelő és az érzékelő vezetékének rövidzárlatát vagy szakadását (hiányát), melyet a piros LED villogásával jeleznek
alapfunkció fűtés-szabályozás, hűtéshez kiegészítő relére van szükség
fix, 1 °C hiszterézis
a külső TC vagy TZ típusú kettős szigetelésű hőmérséklet-érzékelők 10 cm (kivéve Pt100), 3, 6, 12 m hosszban választható (nem tartozék)
az érzékelő bekötésére sorkapocs szolgál (TER-3E) - a közeli bekötés így egyszerű megoldást biztosít kapcsolószekrény hőmérsékletének ellenőrzésére
széles tartományú AC/DC 24 - 240 V tápfeszültség, galvanikusan nem leválasztott
kimeneti érintkező: 1x NO, 16 A/250 V AC1
a kimenet állapotát piros LED, a tápfeszültség jelenlétét zöld LED jelzi
1-MODUL széles, DIN sínre szerelhető

Technikai paraméterek

TER-3E: egyszintű termosztát
Tápkapcsok: A1-A2
Tápfeszültség: AC/DC 24–240 V (AC 50–60Hz) - galvanikusan nem leválasztott
Energiafogyasztás: 2 VA
Tápfeszültség tűrés: - 15%; + 10%
Hőmérséklet érzékelő: külső TZ/TC típusú NTC termisztor
Hőmérséklet-szabályozási tartomány: 0 .. +60 °C
Hiszterézis: fix, 1 °C
Kimeneti érintkezők: 1x NO, 16 A/AC1 (AgSnO₂)
Működési helyzet: tetszőleges
Felszerelés: DIN sínre (EN 60715)
Védettség: IP40 az előlap / IP10 csatlakozók felöl
Méretek: 90 x 17,6 x 64 mm
Tömeg: 73 g
