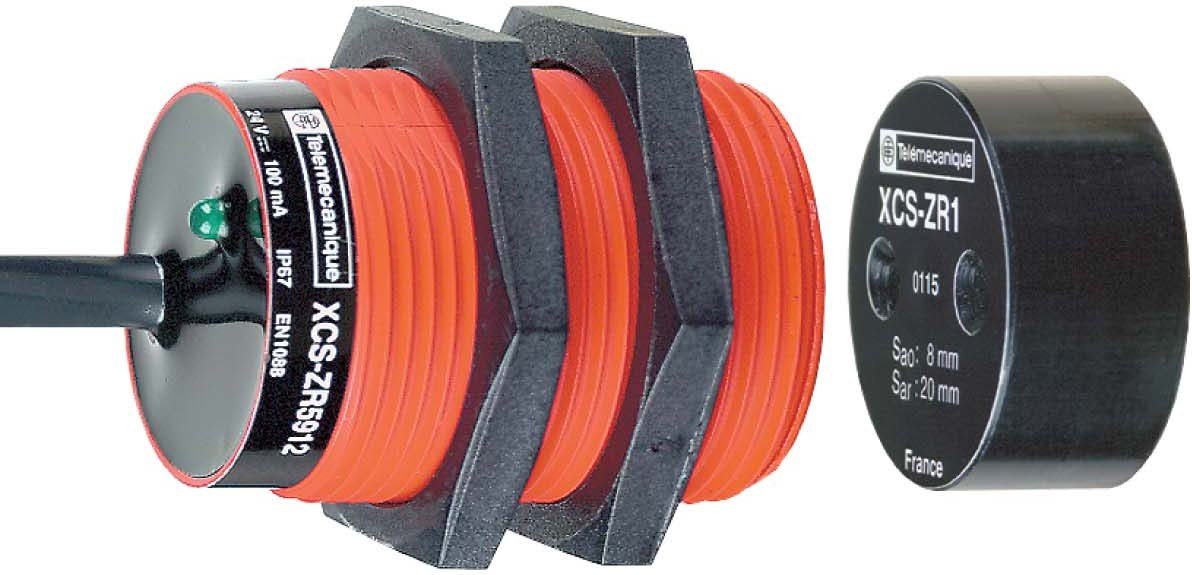

Preventa kódolt mágneses biztonsági kapcsoló, henger formátumú, elővezetékezett

Fő jellemzők
Termékcsalád TE Start
Termék vagy komponens típusa: Kódolt mágneses rendszer
Méret Ø 30 x 38,5 mm
Érintkezők típusa és összetétele 1 NC + 1 NO
Érintkezők működése Lépcsőzetes
Anyag Műanyag
Kábelösszetétel 4 x 0,25 mm²
Kábelhossz 10 m
Pólusszám 2
Megközelítési irány 1 irány
Ue névleges üzemi feszültség 24 Veff DC
Ui névleges szigetelési
feszültség
100 V DC

Kiegészítő jellemzők
Sa biztosított üzemi távolság 8 mm
Sar biztosított kioldási távolság 20 mm
Maximum [Ie] rated operational
current
100 mA
[Uimp] névleges lökő-feszültség
állóság
2,5 kV megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
Ellenállás végpontokon
keresztül
10 Ohm
Rövidzárlat-védelem 500 mA külső olvadóbetét típus gG (gl)
Érintkezők anyaga Ródium
Elektromos élettartam 1200000 ciklus
Maximális kapcsolási feszültség 100 V DC

Kapcsolási teljesítmény mA-ben 0.1...100 mA
Szigetelési ellenállás 1000 mOhm
Megszakítási kapacitás 10 VA
Kapcsolási frekvencia 150 Hz
Biztonsági szint Elérheti a 4-as kategóriát a megfelelő felügyelő rendszerrel és helyesen bekötve megfelel EN/ISO
13849-2
PL = e elérhető a megfelelő felügyelő rendszerrel és helyesen bekötve megfelel EN/ISO 13849-2
SIL 3 elérhető a megfelelő felügyelő rendszerrel és helyesen bekötve megfelel EN/IEC 61508 SIL2
szint
Biztonsági megbízhatósági
adatok
B10d = 50000000 20 éves élettartamra vonatkozó érték, mely mechanikai kopás miatt kevesebb lehet
Tokozat anyaga Hőre lágyuló PBT
Kábel anyaga PVC
Átmérő 30 mm
Hosszúság 39 mm
Súly 0,146 kg

Kapcsolási teljesítmény mA-ben 0.1...100 mA
Szigetelési ellenállás 1000 mOhm
Megszakítási kapacitás 10 VA
Kapcsolási frekvencia 150 Hz
Biztonsági szint Elérheti a 4-as kategóriát a megfelelő felügyelő rendszerrel és helyesen bekötve megfelel EN/ISO
13849-2
PL = e elérhető a megfelelő felügyelő rendszerrel és helyesen bekötve megfelel EN/ISO 13849-2
SIL 3 elérhető a megfelelő felügyelő rendszerrel és helyesen bekötve megfelel EN/IEC 61508 SIL2
szint
Biztonsági megbízhatósági
adatok
B10d = 50000000 20 éves élettartamra vonatkozó érték, mely mechanikai kopás miatt kevesebb lehet
Tokozat anyaga Hőre lágyuló PBT
Kábel anyaga PVC
Átmérő 30 mm
Hosszúság 39 mm
Súly 0,146 kg
Környezet
Szabványok ISO 14443
EN/ISO 12100
UL 508-CM
EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
EN/IEC 60204-2
CSA C22.2 No 14
Termék minősítések UL-Aex
CSA-Ex
Védőkezelés TH kérésre
Üzemi környezeti levegő
hőmérséklet
-25...85 °C
Környezeti levegő hőmérséklet
tárolásra
-40...85 °C
Rezgési ellenállás 10 konstans gyorsuláással (f= 10...150 Hz) megfelel IEC 60068-2-6
Ütésállóság 35 gn esetén 11 ms megfelel IEC 60068-2-27, Ea tesztek
Maximum sensitivity to
magnetic fields
0,3 mT
Elektromos sokk elleni védelem
osztálya
II osztály megfelel EN/IEC 61204
IP védettségi szint IP669 megfelel IEC 60529
IP671 megfelel IEC 60529
