Digitális termosztát szenzorral, 12V DC REL178

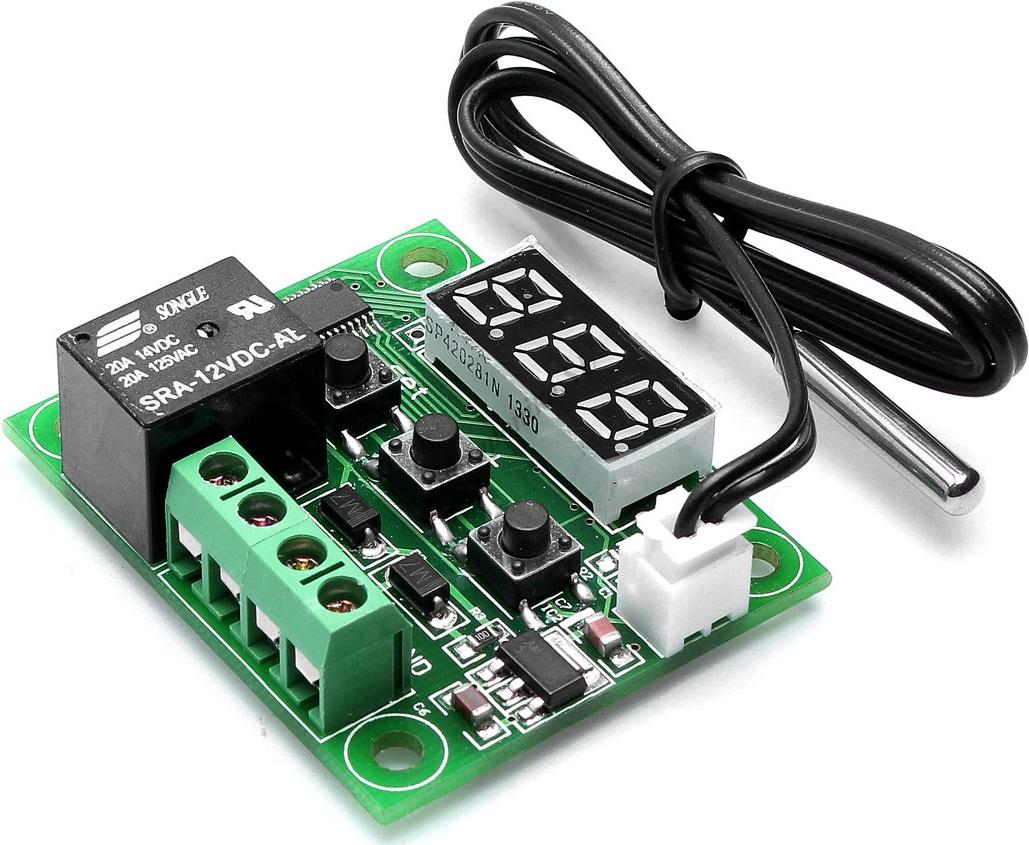

A -50 és 110 °C között állítható digitális termosztát egy olyan modul, amellyel a felhasználó beállíthatja a különféle eszközök automatikus kapcsolását. Ez a modul LED-es kijelzővel és memóriával rendelkezik, így nem veszítheti el a beállításokat, ha a tápegység kialszik.

A mérés hőmérsékleti tartománya -50-110 °C, a mérés pontossága 0,1 °C. A kapcsolási hiszterézis 0,1 és 15 °C között állítható. A hőmérsékletmérés frissítési gyakorisága 0,5 s. Ami a kimeneti kapcsolási paramétereket illeti, a maximális kimeneti kapcsolási feszültség 250 VAC, a maximális áramerősség pedig 20 A. Minden hőmérsékletmérés a csatlakoztatott NTC 10 K érzékelőn keresztül történik, vízálló tokban. A hőmérsékletek és menüpontok kijelzésére szolgáló, már említett LED-es kijelzőn kívül pedig egy LED is található a modulon, amely jelzi a relé aktuális állapotát, vagyis hogy be van-e kapcsolva vagy ki van-e kapcsolva.

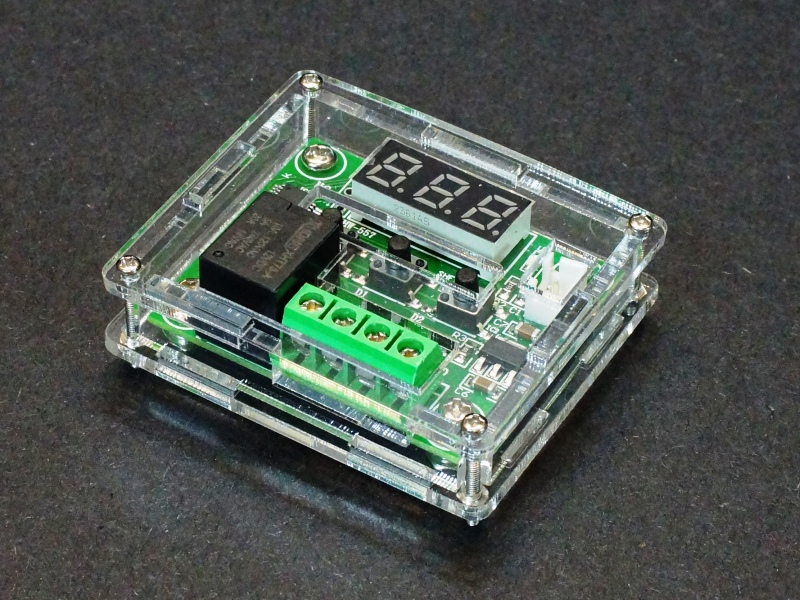

A csomag tartalmaz egy akril borítást , amit úgy kell összeállítani.

Specifikációk:
Típus: W1209 termosztát
Mérési hőmérséklet tartomány: -50 - 110 °C
Mérési pontosság: 0,1°C
A hiszterézis 0,1 és 15°C között állítható
Frissítési gyakoriság: 0,5 s
Relé: 49VAC 5A, 30VDC 5A
NTC 10K érzékelő vízálló tokban

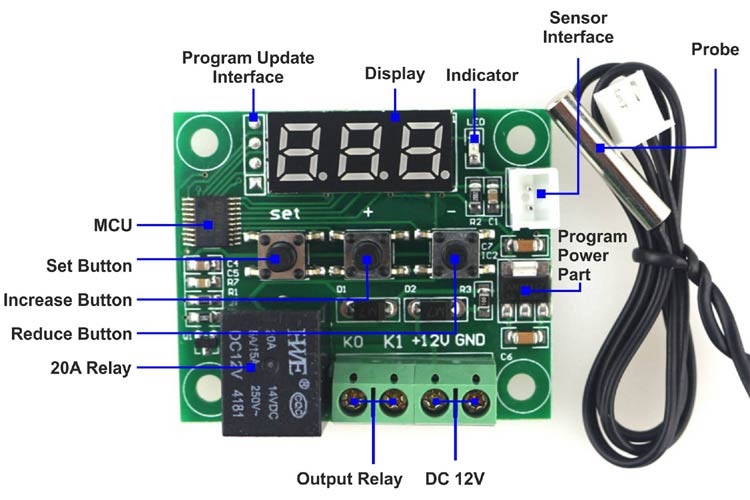

LED kijelző és LED relé állapota
Tápellátás: 12 VDC
Méretek: 48,5 40 mm x

Beállítás:
A tápfeszültség csatlakoztatása után először a hőmérséklet-érzékelő által mért aktuális hőmérséklet jelenik meg a kijelzőn. Három gomb áll rendelkezésünkre minden munkához - az első SET gombbal a beállítást, a + és - gombokkal pedig a hőmérséklet beállítását vagy állapotát módosíthatjuk. Először röviden megnyomhatjuk a SET gombot és a kijelzőn villog a kapcsolási hőmérséklet, amit a + és - gombok segítségével állíthatunk be a kívánt értékre. A kívánt érték beállítása után vagy megerősíthetjük a választást a SET gombbal, vagy csak várunk néhány másodpercet, és a menü visszatér az érzékelő aktuális hőmérsékletének megjelenítéséhez.

A beállításhoz a SET gombot körülbelül három másodpercig lenyomva kell tartani, miközben először a P0 opció jelenik meg. Összesen hét ilyen lehetőség közül választhat – P0-tól P6-ig. Az opciók között a + és – gombokkal lépkedünk, ha pedig egyet szeretnénk váltani, csak nyomjuk meg a SET gombot és állítsuk be a megfelelő értéket. Tehát most végigmehetünk az egész beállításon.

Választható P0 tartalmazza a termosztát viselkedési beállítását, amikor lehetséges váltani a C (hűtés) és H (fűtés) üzemmódok között. Egyszerűen fogalmazva, a C alapértelmezett üzemmódban a relé bekapcsol, ha eléri a beállított hőmérsékletet - például bekapcsolja a hűtőventilátort, ha magas hőmérsékletet ér el. A második H üzemmód ekkor fordítva működik, vagyis ha az érzékelő hőmérséklete alacsonyabb a beállított határértéknél, akkor a relé bekapcsol, majd a beállított hőmérséklet elérésekor a relé kikapcsol - például a fűtés szabályozására. az otthonban.

Választható P1 hiszterézis beállítást tartalmaz, amely 0,1 és 15 °C között állítható be (alapértelmezett érték 2 °C). A hiszterézis a gyakorlatban úgy működik, hogy amikor például fűtési módunk van és elérjük a kívánt hőmérsékletet, akkor a későbbi esést csak a hőmérséklet határérték + a beállított hiszterézis alá zuhanása után érzékeljük.

Választható P2 tartalmazza a termosztát felső határának beállítását (alapérték 110 °C) és a P3 opciót, másrészt a termosztát alsó határának beállítását (alapértelmezett érték -50 °C). Ezek a határértékek a kapcsolási hőmérséklet beállítására szolgálnak, így a kapcsolási hőmérsékletet csak a P2 és P3 tartományban tudjuk beállítani.

Választható P4 lehetővé teszi, hogy -7 °C és 7 °C közötti hőmérséklet-eltolást állítsunk be (alapértelmezett érték 0 °C), azaz a mért hőmérséklethez adjunk hozzá vagy vonjunk ki akár 7 Celsius fokot. Ez akkor lehet hasznos, ha tudunk például valamilyen hőszigetelésről, ami a valóshoz képest hibát okoz a mért hőmérsékletben.

Választható P5 tartalmaz egy késleltetett indítási beállítást 0 és 10 perc közötti tartományban (alapértelmezett érték 0 perc). Az utolsó P6 opció pedig lehetővé teszi a magas hőmérsékleti figyelmeztetés bekapcsolását 0 °C és 110 °C között (alapértelmezett érték OFF), amikor a relé ezen a hőmérsékleten le van választva (biztonsági leállítás a készülék túlmelegedése után).

Ami a kijelzőt illeti, normál helyzetben vagy a hőmérsékletet, vagy a menüpontokat mutatja. Más esetekben továbbra is találkozhatunk az LLL értékkel, ami azt jelenti, hogy a hőmérséklet-érzékelő nincs csatlakoztatva, HHH a hőmérséklet a tartományon kívül van, vagy — magas hőmérsékletre figyelmeztetéskor (P6 opció).
