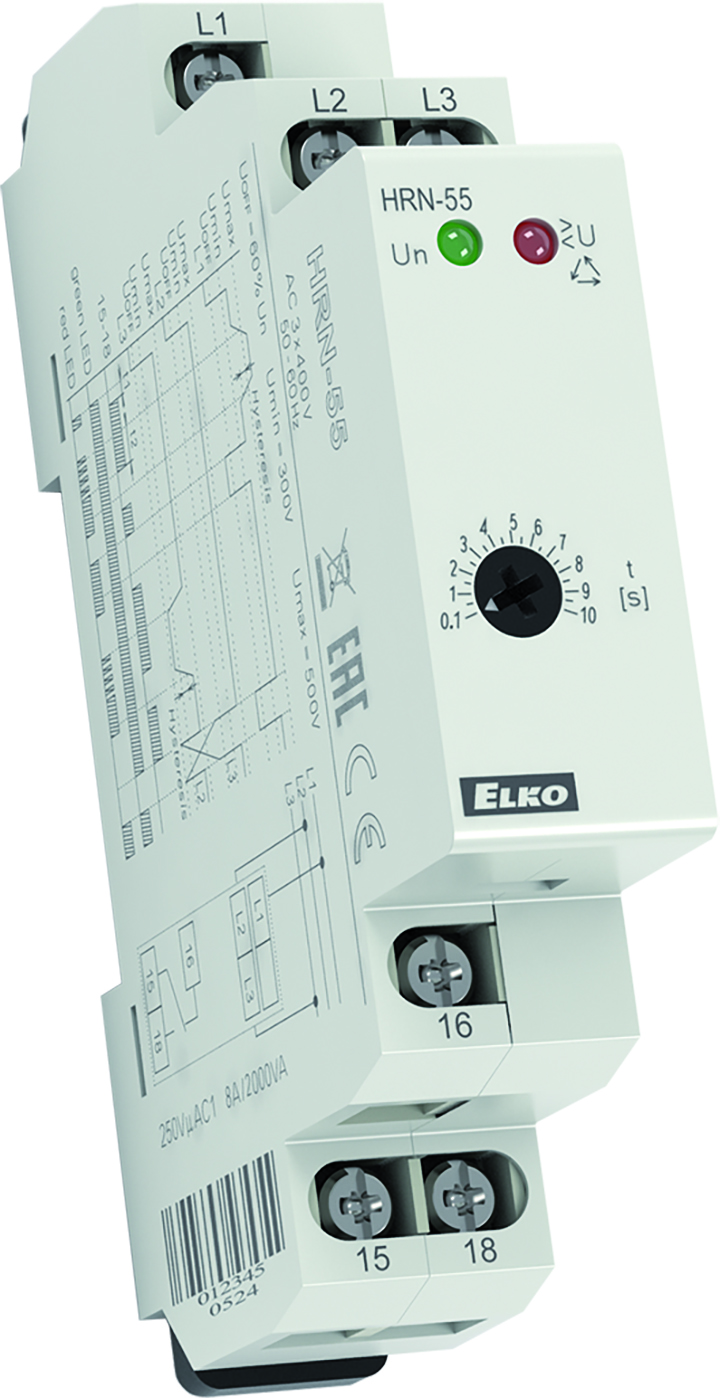

HRN-55 Fázissorrend és hiány figyelő relé

Fázissorrend és fázis-kiesés figyelő relé 3-fázisú hálózatokhoz (pl. villanymotorok). Tápellátás a figyelt hálózatról, "nulla" bekötés nélküli változat - a "NULLA" potenciált nem figyeli ("NULLA" figyeléssel lásd HRN-55N).

• fázissorrend és fáziskiesés figyelő relé, fix feszültségablakból való kilépés figyeléssel (nem állítható).
• 3-fázisú hálózatokhoz használható pl. villanymotorok fázissorrend- és fáziskiesés figyelésére.
• tápellátás mindhárom figyelt fázisról, - a relé egy fázis kiesésekor is működőképes marad.
• A nulla vezető nem köthető be, így ezt nem is figyeli (típuspárja a HRN-55N igen).
• fix t1 (kb. 500 ms) bekapcsolási és állítható t2 (0.1 - 10 mp) hibára állási késleltetés
• hibaállapotban a relé kimeneti érintkezője bont és a piros hibajelző LED világít.
• kimenet: 1x váltóérintkező, 8 A/250 V (AC1)
• 1-MODUL széles, DIN sínre szerelhető

Technikai paraméterek

• Figyelt fázisok csatlakozói: L1, L2, L3
• Táp- és figyelt feszültség, Un: 3x 400 V/50-60 Hz
• Figyelt fix feszültségablak: Umin=75%Un, Umax=125%Un
• Kimenet: 1x CO, 8 A/AC1 váltó (AgNi)
• Működési pozíció: tetszőleges
• Felszerelés: DIN sínre (EN 60715)
• Védelem: IP40 az előlap / IP10 a csatlakozók felöl
