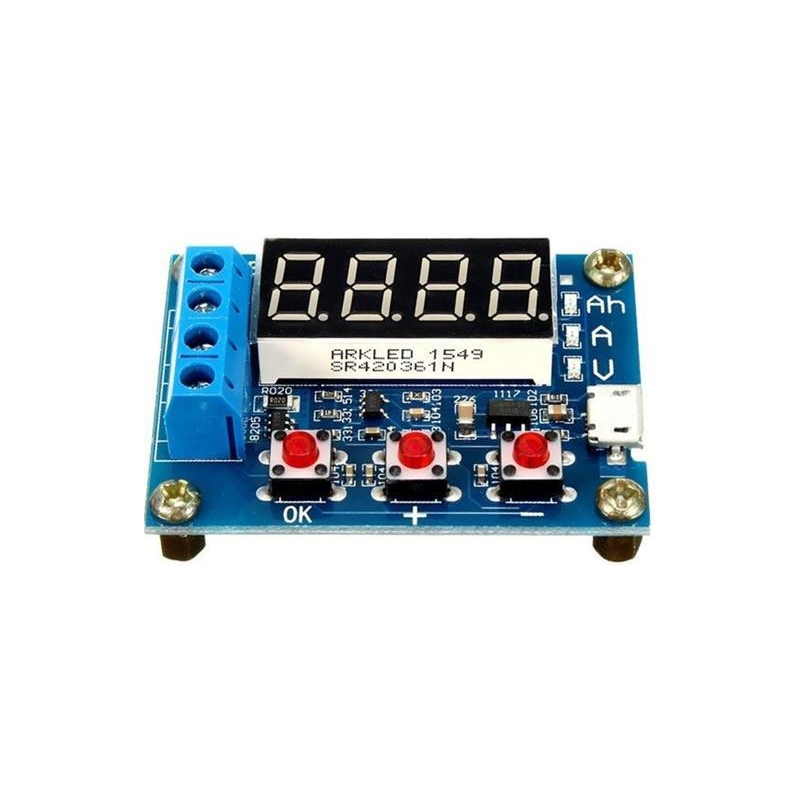

HW-586 akkumulátorcela tesztelő BAT454

A modul egy 1,5–12 V feszültségű cella vagy akkumulátor kapacitását méri idő, kisülési áram és kapocsfeszültség mérésével. Az aktuálisan mért kapacitásra, áramfelvételre és kapocsfeszültségre vonatkozó adatok a mérés során fokozatosan jelennek meg a kijelzőn a beállított végső feszültségérték eléréséig. Ezután a modul leválasztja a cellát vagy az akkumulátort a terhelésről, és megjeleníti a kapacitását. Lehetőség a végső feszültség korrekciójára vagy a mért feszültség és kisülési áram kalibrálására.

Műszaki adatok:
Tápellátás: 4 – 6V (mikro USB)
Akkumulátor feszültség: 1 – 15V
Kisütési áram maximum 3A
Maximális mért kapacitás 9999Ah
Méretek: 42 x 19 mm

Használati utasítás:

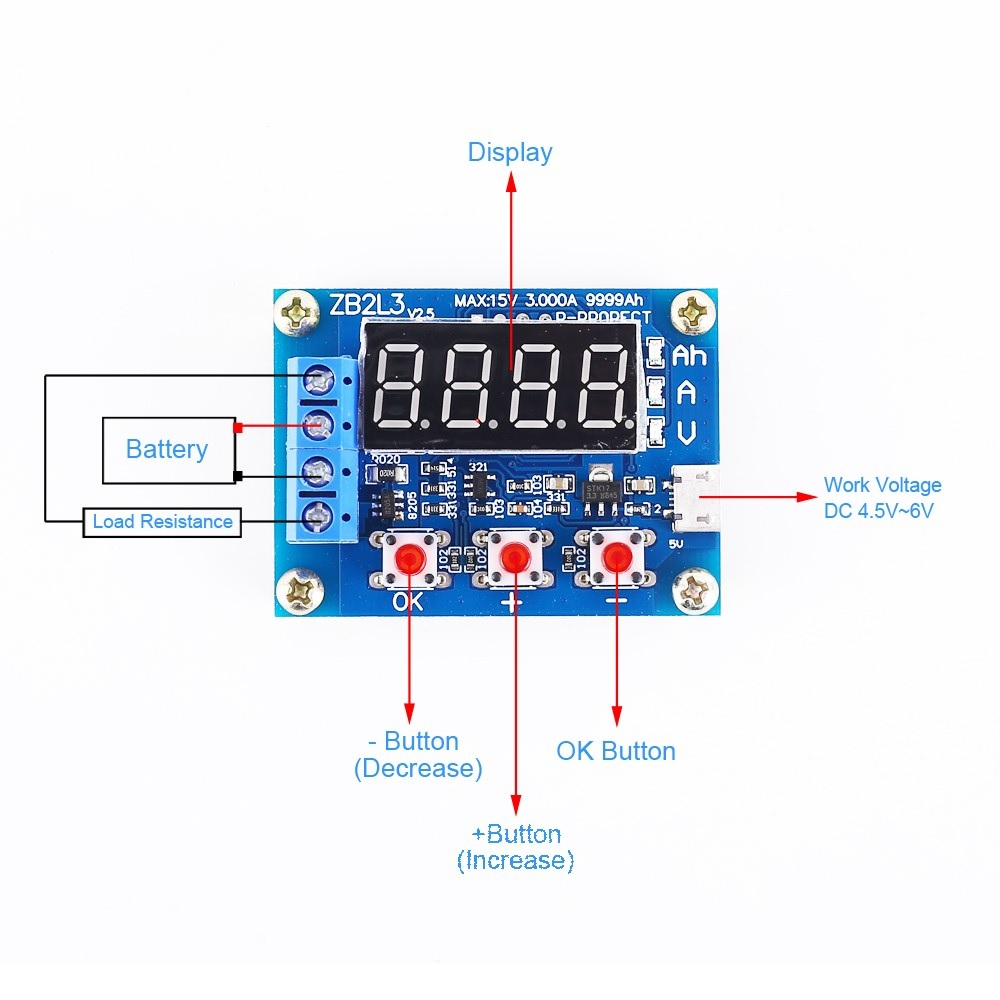

1) Csatlakoztassa a mért cellát vagy akkumulátort, a kisülési ellenállást, majd a modul tápegységét (micro USB). Az akkumulátor kapocsfeszültsége megjelenik a kijelzőn.
2) A + és – gombokkal állítsa be azt a végső lekapcsolási feszültséget, amelynél a modul leválasztja a terhelést az akkumulátorról. Li-Ion vagy LiPol cellák esetén állítsa be a 2,7 V-ot (alapértelmezett 2,5 V), vagy ennek a feszültségnek a többszöröse, 12 V-os ólom-savas akkumulátor esetén 10,8 V (alapértelmezett 9 V). Erősítse meg az OK gombbal.
3) Most elkezdődik a mért kapacitás leolvasása, és fokozatosan megjelennek a felvett áram és a kapocsfeszültség értékei is. A végső feszültség elérése után az akkumulátort leválasztják a terhelésről, és a mért kapacitásérték villog a kijelzőn. Az OK gomb megnyomásával a kapacitás állandóan kijelzésre kerül, az OK gomb ismételt megnyomásával a modul visszaáll és készen áll a további mérésekre.

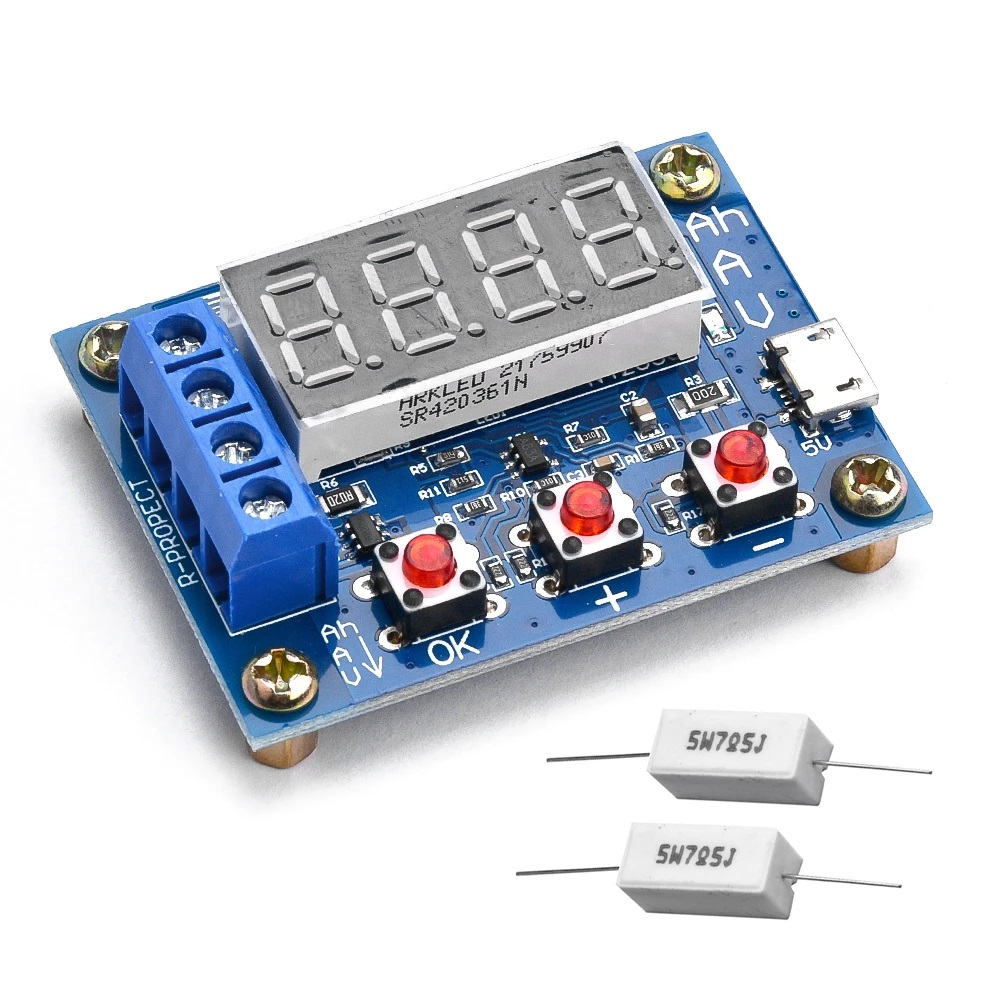

4) A kisülési ellenállás meghatározása a mért akkumulátor névleges feszültségének és kapacitásának figyelembevételével történik. Li-Ion 18650-es cellához 3,6-7,5 ohm ellenállás (kisütési áram 0,5-1A), 12V-os ólom-savas akkumulátorhoz 10-40Ah kapacitású 4-5 ohm ellenállás megfelelő. (kisütési áram 3A). Az ellenállás pontos mérete azonban nincs hatással a modul helyes mérésére, csak a kisütés során befolyásolja a működési feltételeket.

Hibaüzenetek:
– ERR1: az akkumulátor feszültsége nagyobb, mint 15 V
– ERR2: az akkumulátor feszültsége alacsonyabb, mint az előre beállított végső leállási feszültség
– ERR3: a kapocsfeszültség túl gyorsan esik (hibás akkumulátor vagy nagy kisülési áram)
– ERR4: A kisülési áram nagyobb, mint 3,1 A – növelje a kisülési ellenállás értékét

Kalibrálás:
Ha rendelkezésre áll 10.0000V pontos kalibrációs feszültség vagy 2A tartományú precíz A-mérő, akkor a pontosabb mérés érdekében kalibrálhatja a modult. Lépjen be a kalibrációs módba mindhárom gomb egyidejű megnyomásával. A teszt ezután automatikusan elindul, az OK gomb hosszan tartó lenyomásával javíthatja a kijelzést.
