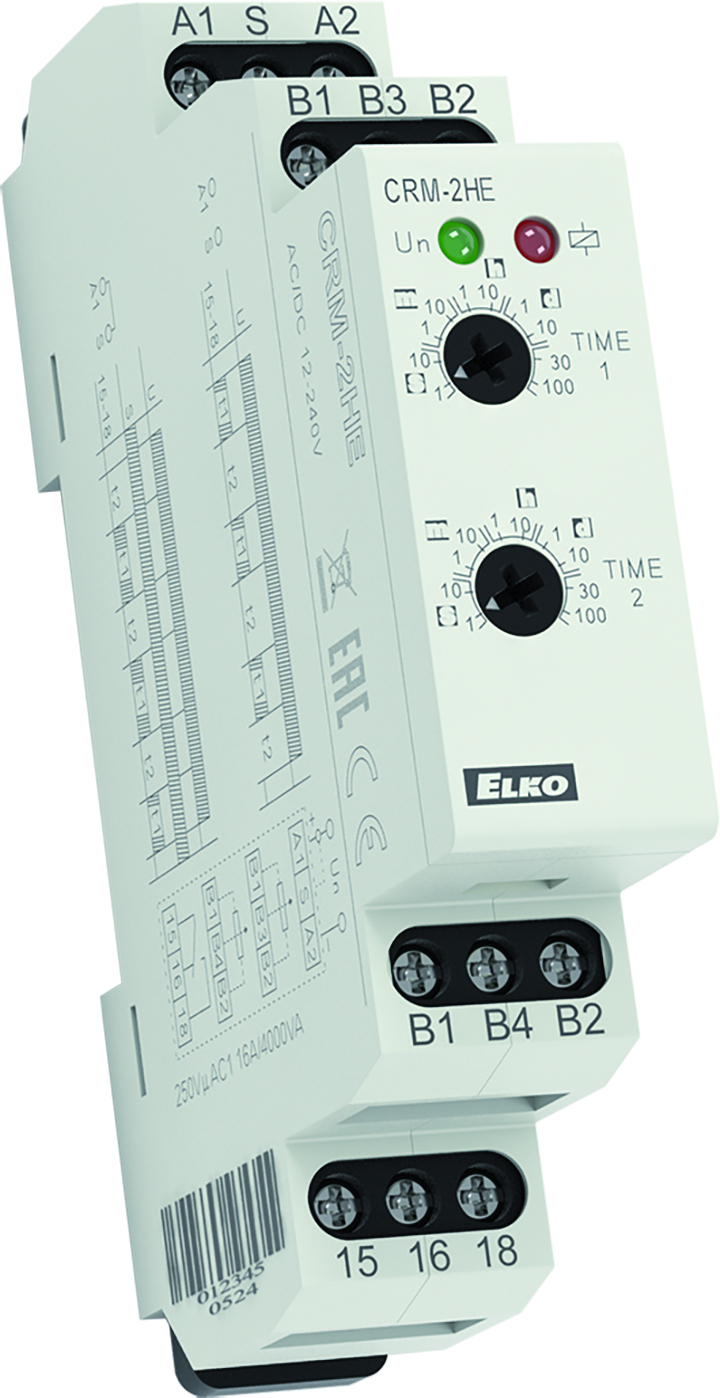

Időrelé CRM-2HE/UNI Aszimmetrikus ütemadó potencióméterrel

Aszimmetrikus ütemadó ciklikus vezérlésekhez, külön beállítható impulzus és szünet időtartamokkal (0,1 mp - 100 nap), UNI tápfeszültség, finom időbeállítás külső potenciométerekkel, ami tartozék.

• ütemadó időrelé - egymástól függetlenül állítható impuzus és szünet időtartamokkal
• ciklikusan ismétlődő vezérlésekhez, pl. szellőztetés, páraelszívás, jelzőfények, keringető szivattyúk, reklám világítás, stb.
• 2 üzemmód:
     1) impulzussal kezdődő ütemadás
     2) szünettel kezdődő ütemadás
• a kívánt üzemmód az S-A1 sorkapcsok közötti átkötéssel választható
• a beállítható időzítés 0.1 mp és 100 nap között 10 tartományra van osztva: (0.1 s - 1 s / 1 s - 10 s / 0.1 perc - 1 perc / 1 perc - 10 perc / 0.1 óra - 1 óra / 1 óra - 10 óra / 0.1 nap - 1 nap / 1 nap - 10 nap / 3 nap - 30 nap / 10 nap - 100 nap)
• az időtartományt forgó kapcsolóval, a tartományon belüli időtartamot külső bekötésű potenciométerekkel lehet beállítani (a potenciométerekkel szállítva)
• A külső potenciométerek pl. a kapcsolószekrény vagy a gép vezérlőjének ajtajára szerelhető
• tápfeszültség: AC/DC 12 - 240 V (50/60 Hz)
• kimeneti érintkező: 1x váltóérintkező 16 A (AC1)
• a kimenet állapotát többfunkciós piros LED jelzi
• 1-MODUL, DIN sínre szerelhető

Technikai paraméterek

• Funkciók száma: 2 (funkcióválasztás S-A1 csatlakozókkal)
• Tápfeszültség csatlakozók: A1 - A2
• Tápfeszültség: AC/DC 12–240 V (AC 50–60 Hz)
• Tápfeszültség jelzése: zöld LED
• Idő beállítása: forgókapcsolók és külső bekötésű potenciométerek
• Érintkezők száma: 1x16 A/AC1, CO (AgNi)
• Működési helyzet: tetszőleges
• Felszerelés: DIN sínr (EN 60715)
• Védettség: IP40 az előlap / IP20 csatlakozók felöl
• Méret: 90 x 17,6 x 64 mm
• Tömeg: 78 g

Külső potenciométer technikai paraméterei

• Csatlakozó vezetékek keresztmetszete (mm²): érvéggel max. 1,5/érvég nélkül max. 2,5
• Védettség: elöl - IP65 / hátul - IP20
• Potenciométer ellenállása: 47 kΩ , lineáris
• Felszerelés panelra
• Csatlakoztatható vezeték max. hossza 10 m.
