Kristály rezonátor teszter és frekvenciamérő1Hz-50Mhz CRT150

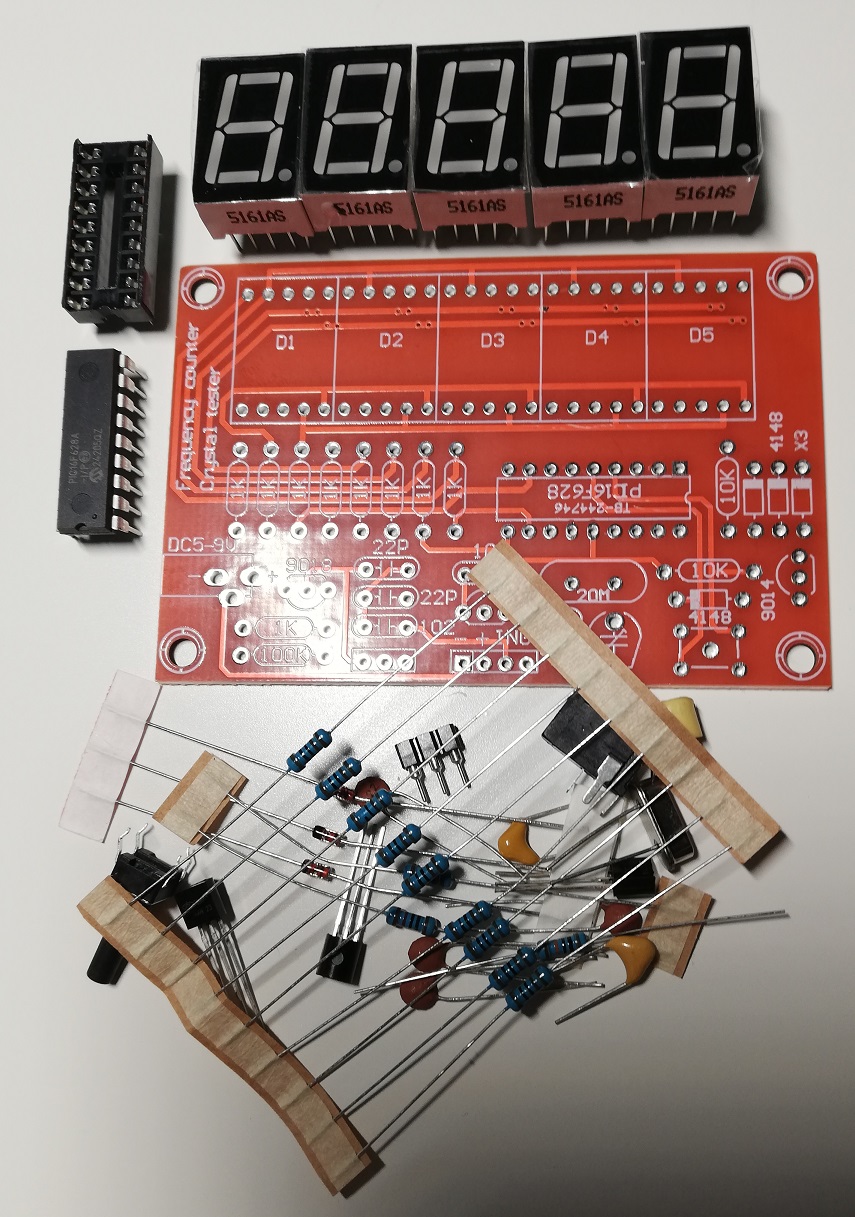

A készletből egy PIC IC-n alapuló frekvencia mérő áramkör építhető kristály teszter funkcióval.

- Mérési tartomány: 1Hz...50MHz
- Kristály: 4-27MHZ
- Tápfeszültség: 5...9V DC

A 27...48MHZ-es kristályok méréséhez pontos impedanciaillesztés szükséges. Illesztetlenség esetén páratlan számú felharmonikus mérhető (pl.: 16MHz helyett 48MHz 1/3-ad).
Az alacsony frekvenciájú kristályoknak és kerámia rezonátoroknak teljesen eltérő oszcillátor-kialakításra van szükségük, ezért nem mérhetőek vagy kiegészítő elektronikára van szükség.

Ősszeszerelés :

A szitázott jelölések alapján forraszd be az alkatrészeket , kezdve az ellenállásokkal , dióda, majd kondenzátor. A kristály beforrasztásánál ügyelj, hogy az alja ne érjen hozzá a panelhez , ne hogy rövidzárt okozzon.

Magassági sorrendben jöhet a többi alkatrész a szitázott feliratok szerint.

Tápfeszültség DC 5-9V a DC aljzaton keresztül , vagy a forrpontokon adható.

Feszültség alá helyezve jobbról a második kijelzőn "0" kell hogy megjelenjen.

A nyomógomb hosszan nyomva tartása után belép a MENÜ-be  "QUIT" felirat jelenik meg.

Hosszan nyomva a gombot kilép a MENÜ - ből , röviden nyomva jön a következő menüpont.

ZERO : memória törlés , hosszan nyomva törli a memóriát  ( mérés előtt célszerű ezzel kezdeni )

NOPSV : energiatakarékos üzemmód ki-be NOPOWERSAVE ( hosszan nyomva PSAVE , újraindítás után)

Ebben az üzemmódban pár másodperc után kikapcsol , gombot megnyomva , vagy kvarcot behelyezve visszakapcsol.

A trimmer kondenzátorral finomhangolni lehet , célszerű pl. 20MHz -es kvarcot betenni , és pontos értékre hangolni.

A teszter egy jelgenerátor frekvenciáját 1Hz - 50MHz- ig képes mérni . ( KHz-es értéknél a tizedespont villog, MHz-es nél világít.)

ADD : összeadás menüpont  ( a mért kvarc értékét a gomb hosszan megnyomása után elmenti , a következő mért értéket pedig hozzáadja )

SUB : kivonás , az összeadáshoz hasonlóan

A memóriát ezért célszerű mérések előtt nullázni.

TABLE menüpont ( előre mentett értéket is lehet a mért értékhez összeadni , kivonni) 4db fix előmentett érték van: 455KHz, 3.999MHz, 4.1943MHz ,4.4336MHz

Külső forrásból származó frekvencia mérésénél célszerű a modult a + - kapcsoknál megtáplálni , a jelforrást az IN csatlakozóra kell vezetni, a GND-t közösíteni.

Példa kapcsolás rezonátorok, illetve 4MHz nél kisebb kvarcok méréséhez :
