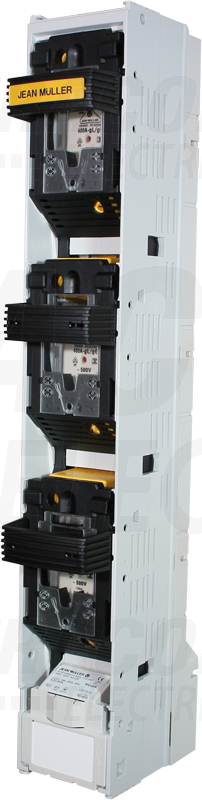

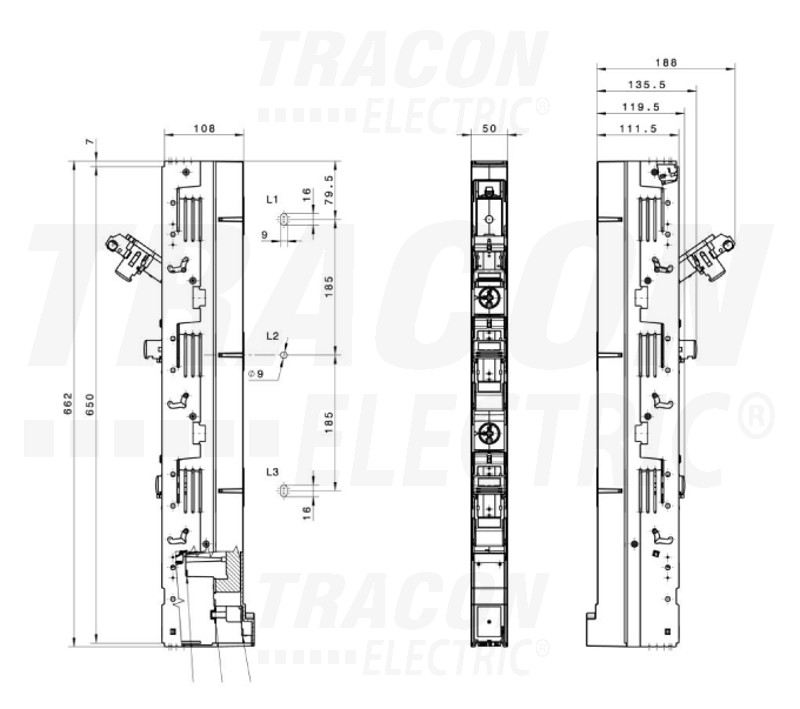

SL00-3X/185/F Függőleges biztosítós szakaszólókapcsoló
Az SL00-3X/185/F típusú hárompólusú, pólusonként kapcsolható biztosító aljzatot 185 mm sínközéptávolságú gyűjtősínnel szerelt kapcsolószekrények készítéséhez ajánljuk. A készülék szélessége 49 mm. Az AL-SL00/42 cikkszámú opcionális kiegészítő segítségével a 00-ás méretnagyságú készülékek kezelőfelülete egy szintbe hozható az 1-es, 2-es és 3-as méretű készülékek kezelési síkjával. A kapcsolható aljzat kialakítása megfelel a szakaszoló-kapcsolókra vonatkozó szabvány követelményeinek. Az aljzat kapcsaihoz alapesetben M8 csavarral rögzíthető kötőelemmel lehet a leágazó kábeleket csatlakoztatni, de opcióként más kábelrögzítési lehetőség is választható. A készülék halogénmentes önkioltó zárt háza érintés ellen védett, a kapcsolófedélen mérőnyílás található az üzemi paraméterek ellenőrzéséhez.
| Névleges áram: | In = 160A |
| Névleges feszültség: | AC 690/500V |
| Szigetelési feszültség: | AC 1000V |
| Csatlakozás: | M8 csavarral |
| Szabvány | MSZ EN 60947-3 |
|
Részletes műszaki adatok
|
||||
|
Villamos műszaki adatok
|
||||
|
Névleges üzemi feszültség
|
U e
|
V
|
AC400/500/690
|
|
|
Névleges üzemi áram
|
I e
|
A
|
160
|
|
|
Névleges termikus áram szabadtéren biztosítóval
|
I th
|
A
|
160
|
|
|
Névleges termikus áram szabadtéren rövidzáró késsel
|
I th
|
A
|
210 (TM00)
|
|
|
Névleges frekvencia
|
f
|
Hz
|
40 - 60
|
|
|
Névleges szigetelési feszültség
|
U i
|
V
|
AC800
|
|
|
Névleges rövidzárási áram
|
I fz
|
kA eff
|
100 (690 VAC) / 120 (500 VAC)
|
|
|
Névleges rövididejű rövidzárási áram
|
I cw
|
kA eff
|
-
|
|
|
Alkalmazási kategória
|
-
|
-
|
AC22B (160 A / 690 V)
AC23B (160 A / 500 V)
AC23B (160 A / 400 V)
|
|
|
Névleges lökőfeszültség-állóság
|
U imp
|
kV
|
8
|
|
|
Teljesítmény-disszipáció I th-nál biztosítónként
|
P v
|
W
|
23
|
|
|
Alkalmazható biztosítékok
|
||||
|
Alkalmazható biztosító mérete a EN 60269 szerint
|
-
|
-
|
000, 00C és 00
|
|
|
A legnagyobb alkalmazható biztosító névleges árama
|
I bn
|
A
|
160
|
|
|
A biztosító megengedett max. teljesítményvesztesége
|
P vm
|
W
|
12
|
|
|
Mechanikai adatok
|
||||
|
Mechanikai élettartam (kapcsolási ciklus)
|
-
|
kj
|
1700
|
|
|
Súly
|
m
|
kg
|
2,4
|
|
|
Kábelcsatlakozás
|
||||
|
Csatlakozókapocs rögzítőcsavarjának mérete
|
-
|
-
|
M8
|
|
|
Csatlakoztatható kábelsaru mérete
|
-
|
mm 2
|
1 x 10 – 95 (max. szélesség: 25 mm)
|
|
|
Csatlakoztatható gyűjtősín mérete
|
-
|
mm
|
20 x 10
|
|
|
Rögzítő csavar meghúzási nyomatéka
|
M a
|
Nm
|
15
|
|
|
Védettség
|
||||
|
Beépített állapotban
|
Kezelőkar zárt állapotában
|
-
|
-
|
IP30
|
|
Kezelőkar nyitott állapotában
|
-
|
-
|
IP10
|
|
|
Környezeti működési paraméterek
|
||||
|
Környezeti hőmérséklet
|
T k
|
°C
|
-25 - +55
|
|
|
Névleges működési mód
|
-
|
-
|
Állandó üzem
|
|
|
Működtetés
|
-
|
-
|
Függő kézi működtetés
|
|
|
Beépítési helyzet
|
-
|
-
|
Vízszintes, függőleges
|
|
|
Tengerszint feletti alkalmazási magasság
|
-
|
m
|
max. 2000
|
|
|
Szennyeződési fokozat
|
-
|
-
|
3
|
|
|
Túlfeszültség-védelmi kategória
|
-
|
-
|
IV
|
|
