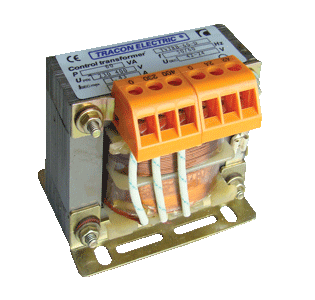

Transzformátor TVTRB-60-A 230-400/ 6-12-24

A termékek felhasználhatók kisfeszültségű erőátviteli, működtető, jelző, vezérlő és egyéb áramkörökben szigetelő elválasztásra, az MSZ HD 60364-4-41 szabvány szerinti érintésvédelmi törpefeszültség (SELV) előállítására. A primer és szekunder tekercsek között védő - elválasztás van, ezek közül a biztonsági szigetelőtranszformátorok szekunder oldalon 50 V alatti u.n. biztonsági törpefeszültséget szolgáltatnak. Az 50 V-nál magasabb szekunderfeszültségű változatok az u.n. szigetelő transzformátorok. Valamennyi transzformátorunk kielégíti az MSZ EN 60742 és az MSZ EN 61558 szabványok követelményeit. Védettség szempontjából nyitott (IP 00), beépítésre szánt kivitelűek, bekötésükre csavaros csatlakozókapcsok szolgálnak. Típusteljesítményük 60 – 600 VA között, kiviteltől függően változik, a több szekunderfeszültséget szolgáltató transzformátorok szekunder tekercsei megcsapolással készülnek és a legnagyobb szekunder feszültségnél biztosítják a névleges teljesítményt. A megcsapolásoknál a feszültség csökkenésével arányos teljesítményt szolgáltatnak (lásd a táblázatban).



Méretrajz

Típus	Méretek [mm]			Rögzítő furatok távolsága [mm]		Furat mérete [mm]				Tömeg
	A	B	C	D	E	F	G	H	I
TVTRB-60	78	56	93	44	56	9	4,8	20	3,6	1,2

*a zárójelben megadott értékek az -R és az -S kódvégződésű kiviteli változatokra vonatkoznak.
