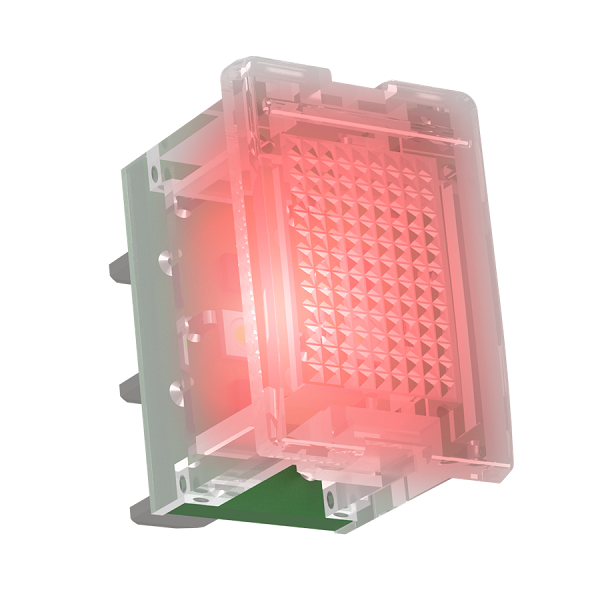

USS-10 bepattintható piros LED jelzőlámpa AC230V AC/DC24V

Piros színű LED visszajelző betét USS-ZM alapmodulhoz

• az USS rendszer kapcsolószekrényekben kialakítható kiegészítő vezérlésekhez, jelzésekhez nyújt rugalmas megoldást azzal, hogy az alapmudulba különböző kapcsolókat, jelzőfényes kapcsolókat, nyomógombokat, visszajelzőket, villogó jelzőfényt és vakfedelet lehet behelyezni az USS-00, -01, .. -15 típusok közül
• egy alapmodulba két, egymástól fügetlenül működő kiegészítő betét helyezhető el (pl.: 1 kapcsoló+1 jelzőfény, 2 kapcsoló, 2 jelzőfény), mellyel helyet takarít meg a kapcsolószekrényben
• USS - "Csináld magad" = a kiegészítő betétek az alapmodulba egyszerűen bepattinthatók, melyek helyzetét, típusát a felhasználó szakember választja ki igényei szerint
• a felhasználó által készített egyedi konfigurációk bármikor könnyen módosíthatók, a betétek cserélhetők (feszültségmentesítés után).
• betét funkciók:
  • kapcsolók, váltókapcsolók, nyomógombok - alacsony kapcsolási magasságú, nagyfelületű betétek, melyek kialakítása, kapcsolási mechanizmusa és érintkezőinek minősége megfelel a magas követelményeknek.
  • kapcsolók visszajelzéssel - egy betétben egyesíti a kapcsoló és visszajelző funkció - a kapcsolóban lévő fényforrás működése beköthető csak visszajelzésre vagy a kapcsoló által vezérelve.
  • folyamatos/villogó jelzőfények - nagy fényű SMD LED-ek, különböző színekben
• Betét típusok:
              USS-ZM: alapmodul (modul sorkapcsokkal és érintkezőkkel)
              USS-00: vakfedél az USS modul nem használt betéthelyének fedésére
              USS-01: egypólusú kapcsoló
              USS-02: váltókapcsoló
              USS-03: kapcsoló + kapcsoló középállással
              USS-04: kapcsoló + nyomógomb középállással
              USS-05: nyomógomb + nyomógomb középállással
              USS-06/R: nyitó nyomógomb
              USS-06/S: záró nyomógomb
              USS-07: Jelzőfényes kapcsoló (piros)
              USS-08: Jelzőfényes kapcsoló (zöld)
              USS-09: Jelzőfényes kapcsoló (sárga)
              USS-10: Jelző LED (piros)
              USS-11: Jelző LED (zöld)
              USS-12: Jelző LED (sárga)
              USS-13: Jelző LED (fehér)
              USS-14: Villogó LED (piros)
              USS-15: Jelző LED (kék)

Technikai paraméterek

• Funkció: piros LED jelzőfény
• Kód: USS-10
• Csatlakozás AC 250 V: A1 - A2/A11 - A13 AC
• Csatlakozás AC/DC 24 V: A1 - A2/A11 - A12
• Méretek: 21 x 15 x 14 mm
